WINTHS®
WINTHS® est la solution logicielle permettant de calculer de manière simple et conviviale les conditions climatiques agissant sur les vitrages en tenant compte de la situation géographique et des données météorologiques historiques selon la norme NF DTU 39 P3.
WINTHS® permet de déterminer à l'avance les tensions thermiques qui se produisent sur les surfaces vitrées par rapport aux données météorologiques extrêmes et de réduire ainsi drastiquement le risque de bris de verre.
Lors du calcul, WINTHS® tient compte de tous les facteurs qui ont une influence sur les contraintes thermiques des surfaces vitrées. La structure du vitrage est fondamentale : qualité du verre, qualité des bords, interstices, remplissage de gaz, type et épaisseur du cadre ainsi que son inertie thermique.
Ces valeurs sont mises en relation avec les conditions climatiques qui prévalent sur le lieu de montage. Les données climatiques existantes pour cette région (valeurs moyennes et extrêmes) peuvent servir de base, tout comme les valeurs librement choisies.
Les résultats sont affichés sous forme de graphiques. En outre, tous les résultats de calcul pertinents sont affichés à l'utilisateur dans un rapport détaillé, y compris un résumé indiquant si la structure de verre respective satisfait aux fluctuations de température locales.
Caractéristiques
- Calcul selon la norme NF DTU 39 P3
- Vaste base de données de produits de fabricants internationaux de verre et de protection solaire
- Calcul de n'importe quelle structure de vitrage et de n'importe quelle disposition d'ombrage
- Modélisation thermique détaillée du cadre pour une inertie thermique faible, moyenne ou élevée.
- Plus de 3600 jeux de données climatiques internationales disponibles. Représentation des températures extérieures, du rayonnement solaire, de la nébulosité, de la qualité de l'air et de l'albédo de l'environnement.
- Représentation complète des propriétés et des conditions de pose du vitrage : orientation, ombrage partiel, revêtements, impression, stockage, traitement du bord du verre.
- Tous les cas particuliers selon la NF DTU 39 P3 : protection solaire extérieure, éléments opaques intérieurs, élément coulissant, vitrage en saillie, insertion dans le mur, sources de chauffage
- Analyse graphique sous forme de diagramme, avec couleurs manquantes et sous forme d'animation résolue dans le temps
- Rapports PDF pour la documentation et la communication des justificatifs
- Enregistrement structuré de projets dans la base de données SommerGlobal® et échange intuitif de données avec les applications SommerGlobal® WINSLT®, GLASGLOBAL® et WINISO®.
Testez notre version de démonstration !
Pourquoi WINTHS® ?
- Les résultats sont reconnus au niveau international
- Utilisation extrêmement conviviale
- Partenaire fiable pour la satisfaction à long terme des clients
- Des solutions prêtes à être commercialisées avant même que les lois et normes pertinentes ne soient adoptées, ainsi que des mises à jour permanentes - nos solutions sont toujours d'actualité.
Testez notre version de démonstration !
Climat & orientation
Cadre
Résultat
- Emplacement
Définition de l’emplacement à partir duquel les températures extérieures et les irradiances aux jours définis sont déterminées lors du calcul. - Ombrage partiel
Un pare-soleil, un auvent, une loggia ou le corps du bâtiment peuvent projeter une ombre temporaire ou permanente sur le vitrage. Cet effet est pris en compte dans le calcul de la contrainte thermique. - Angle de montage
Angle de montage par rapport à l’horizontale pour les vitrages verticaux, horizontaux et inclinés. - Orientation
Orientation du vitrage par rapport à la direction du nord. Calcul automatique pour un maximum de 8 points cardinaux.
- Palier
Conformément à la NF DTU 39 P3, WINTHS® fait la distinction entre l’appui sur tous les côtés et les constructions avec un ou plusieurs bords libres du vitrage. Cela se traduit par le coefficient ka (NF DTU 39 P3 tab.9) sur la contrainte admissible. - Bord de verre
Le risque de propagation des fissures selon le traitement du bord du vitrage (scié, découpé, usiné) intervient dans le calcul de la contrainte admissible par le coefficient kv, conformément à la NF DTU 39 P3 tab. 11. - Type de cadre
Le cadre est caractérisé par son inertie thermique (en général, faible inertie), le matériau et la valeur U du cadre Uf. Ces indications permettent de déterminer l’évolution de la température du verre dans le cadre (zone 1).
- Impression des résultats
Une impression claire des résultats permet d’afficher toutes les valeurs d’un seul coup d’œil. - Affichage graphique

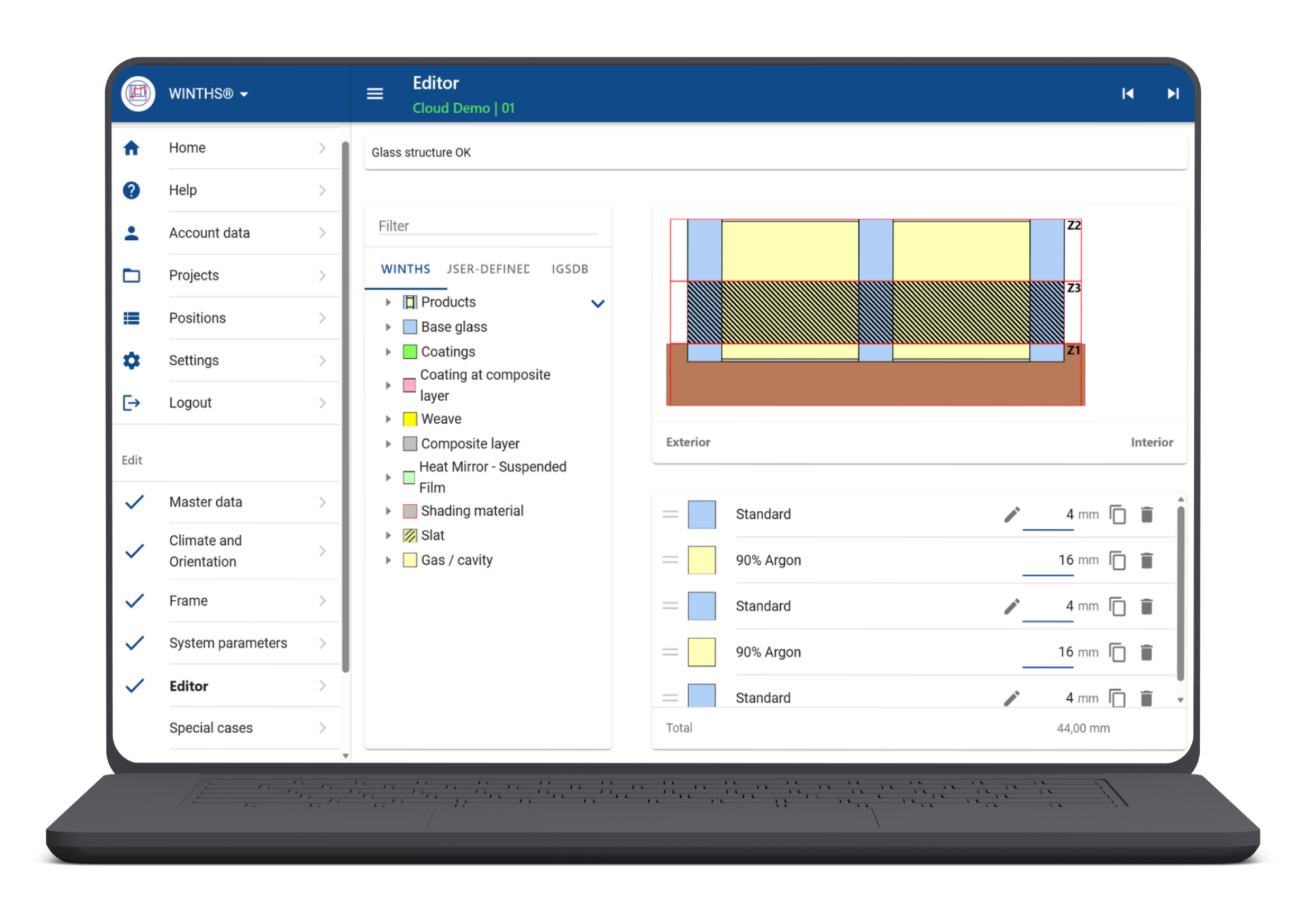

La représentation graphique de la structure du verre avec les températures des couches simplifie l’évaluation des données. - Résultat
Le résultat de la vérification et l’utilisation maximale sont affichés de manière claire et simple. - Affichage de la répartition des températures
La répartition des températures des 3 zones considérées peut être visualisée pour chaque orientation et chaque période sous forme de courbe ou de représentation en couleurs manquantes.
Autres variantes et fonctions
SOMMERGLOBAL Nuage
- Sauvegarder les calculs locaux de SommerGlobal dans le cloud
- Récupérez les calculs dans le nuage, quel que soit l’endroit où vous vous trouvez.
- Chargez et modifiez des éléments à tout moment et en tout lieu
- Visualisez les épreuves en tant que documents mobiles
- Stockage manuel par l’utilisateur
- Données cryptées
