WINTHS®
Szoftveres megoldás a napsugárzás által az üvegben fellépő hőfeszültségek kiszámítására
Video
Szakmai számítás
az üvegfelületek hőterhelésének számítása
Erőteljes funkcionalitás
az üvegtörés kockázatának minimalizálása érdekében
WINTHS®
A WINTHS® az üvegfelületekre ható éghajlati viszonyok egyszerű és felhasználóbarát kiszámítására szolgáló szoftveres megoldás, amely figyelembe veszi a földrajzi elhelyezkedést és a korábbi időjárási adatokat az NF DTU 39 P3 szabványnak megfelelően.
A WINTHS® lehetővé teszi az üvegfelületeken fellépő hőterhelések előzetes meghatározását a szélsőséges időjárási adatok figyelembevételével, ezáltal drasztikusan minimalizálva az üvegtörés kockázatát.
A WINTHS® a számítás során az üvegfelületekre ható hőterhelést befolyásoló tényezők széles körét veszi figyelembe. Az alapvető tényezők az üvegszerkezet: az üveg minősége, a perem minősége, a hézagok, a gáztöltések, a keret típusa és vastagsága, valamint annak hőtehetetlensége.
Ezek az értékek a beépítés helyszínén uralkodó éghajlati viszonyokhoz kapcsolódnak. Ennek alapjául szolgálhatnak az adott régióra vonatkozó meglévő éghajlati adatok (átlag- és szélsőértékek), valamint szabadon választható értékek.
Az eredmények grafikonok formájában jelennek meg. Ezenkívül az összes releváns számítási eredményt egy részletes jelentésben jeleníti meg a felhasználó számára, beleértve egy összefoglalót arról, hogy az adott üvegszerkezet megfelel-e a helyileg uralkodó hőmérséklet-ingadozásoknak.
Jellemzők
- Az NF DTU 39 P3 szerinti számítás
- Kiterjedt adatbázis a nemzetközi üveg- és napvédő gyártók termékeivel
- Bármilyen üvegszerkezet és árnyékolási elrendezés számítása
- A keret részletes hőtechnikai modellezése alacsony, közepes vagy magas hőtehetetlenség esetén
- Több mint 3600 nemzetközi éghajlati adatkészlet áll rendelkezésre. A külső hőmérséklet, a napsugárzás, a felhőzet, a levegőminőség és a környezeti albedó vizualizálása.
- Az üvegezés tulajdonságainak és beépítési körülményeinek átfogó feltérképezése: tájolás, részleges árnyékolás, bevonatok, nyomtatás, tárolás, az üvegszegély feldolgozása.
- Minden különleges eset az NF DTU 39 P3 szerint: külső napvédelem, belső homályos elemek, csúszó elemek, kiálló üvegezés, falbeépítés, hőforrások.
- Grafikus kiértékelés diagram formájában, hamis színekkel és időfelbontású animációként.
- PDF-jelentések a dokumentációhoz és a bizonylatok közléséhez
- A projektek strukturált tárolása a SommerGlobal® adatbázisában és intuitív adatcsere a SommerGlobal® WINSLT®, GLASGLOBAL® és WINISO® alkalmazásokkal.
Tesztelje demóverziónkat!
Miért a WINTHS®?
- Az eredmények nemzetközileg elismertek
- Rendkívül felhasználóbarát működés
- Megbízható partner a hosszú távú ügyfélelégedettségért
- Piackész megoldások még a vonatkozó törvények és szabványok elfogadása előtt, valamint folyamatos frissítések - megoldásaink mindig naprakészek.
Tesztelje demóverziónkat!
Éghajlat és tájékozódás
Keret
Eredmény
- Helyszín
Annak a helynek a meghatározása, ahonnan a számítás során a megadott napokra a kültéri hőmérsékleteket és a besugárzási szinteket meghatározzák. - Részleges árnyékolás
Egy napellenző, egy előtető, egy loggia vagy az épületszerkezet átmeneti vagy állandó árnyékot vethet az üvegezésre. Ezt a hatást figyelembe kell venni a hőterhelés kiszámításakor. - Beépítési szög
A vízszinteshez viszonyított beépítési szög függőleges, vízszintes és ferde üvegezés esetén. - Orientáció
Az üvegezés tájolása az északi irányhoz képest. Automatikus számítás legfeljebb 8 kardinális pontra.
- Bearing
Az NF DTU 39 P3 szabványnak megfelelően a WINTHS® megkülönbözteti az egyoldalú alátámasztást és az üvegezés egy vagy több szabad szélével rendelkező konstrukciókat. Ez a ka együttható révén hatással van a megengedett feszültségre (NF DTU 39 P3 Tab.9). - Üvegszegély
A repedés terjedésének kockázata az üvegszegély megmunkálásától függően (fűrészelt, vágott, megmunkált) a megengedett feszültség számításánál a kv együtthatóval együtt szerepel az NF DTU 39 P3 11. táblázata szerint. - Keret típusa
A keretet a hőtehetetlensége (általában alacsony tehetetlensége), anyaga és a keret Uf U-értéke jellemzi. Ez az információ a keretben lévő üveg hőmérsékletprofiljának meghatározására szolgál (1. zóna).
- Eredmény kinyomtatása
Az egyértelmű eredménynyomtatás minden értéket áttekinthetően megjelenít. - Grafikus megjelenítés

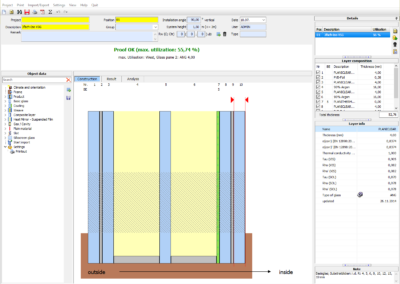

Az üvegszerkezet grafikus megjelenítése a réteghőmérsékletekkel megkönnyíti az adatok kiértékelését. - Eredmény
Az ellenőrzés eredménye és a maximális kihasználtság egyértelműen és egyszerűen megjelenik. - A hőmérséklet-eloszlás megjelenítése
A vizsgált 3 zóna hőmérséklet-eloszlása minden egyes tájolásra és minden egyes időszakra görbe vagy hamis színű ábrázolás formájában szemléltethető.
További változatok és funkciók
SOMMERGLOBAL Felhő
- A SommerGlobal helyi számításainak mentése a felhőben
- Számítások lekérése a felhőből a helytől függetlenül
- Bárhol és bármikor betöltheti és szerkesztheti a tételeket
- Bizonylatok megtekintése mobil dokumentumként
- Kézi tárolás a felhasználó által
- Titkosított adatok
Tesztelje demóverziónkat!
