ウィニソ
EN ISO 10077-2:2018に準拠したヒートフロー、熱橋、等温線、Uf値、ISO 15099およびNFRCに準拠したUfr値、Ueg値、Ucg値の計算。
動画
プロの計算
Uf、Ψ、熱橋、等温線、fRsi、およびUfr、 Ueg、Ucg値
検証済み
EN ISO 10077-2:2017-07およびEN ISO 10211-2:2017-07による
強力な機能性
窓とファサードの熱計算
WINISO®
インポートされたCADファイルは、CADエラーの自動検出と修正によって準備することができます。このため、複雑なコンポーネントやシステムを、短い計算時間と小さなデータサイズで解析および計算できます。統合されたFEM計算カーネルにより、最も正確な結果を得ることができます。
特徴
- CADデータ（.dxf & .dwg）の高度に自動化された形状準備
- 半径や面取りを含むCADデータの詳細な転送
- 自動FEMメッシュ生成機能を備えた新しいソルバーと新しい計算コア
- 自動FEMメッシングは、柔軟かつ具体的に制御でき、高速計算を実現します。
- ラジオシティモデル」（EN ISO 10077-2:2018に準拠した新しいキャビティモデル）と等価導電率（EN ISO 10077-2:2012/2018）に基づく計算
- 線画を使用した箔、コーティング、表面特性の簡単な定義
- CADレイヤーに基づく自動材料割り当て
- DIN EN 673に準拠した窓ガラス間のガス充填（自由に混合可能
- 窓およびファサードプロファイルのUf自動計算
- EN ISO 10211およびEN ISO 10077-2に準拠した熱橋および断熱ガラススペーサーのPsi値
- EN 673に準拠した複層ガラスのUg値
- EN ISO 6946に準拠した建築物のU値
- DIN 4108-2/-3に準拠した等温線、表面温度、温度係数の計算
デモバージョンをテストしてください！
なぜWINISO®なのですか？
- 独立試験機関による認証
- 国際的に認められた結果
- 非常に使いやすい操作性
- 長期的な顧客満足のための信頼できるパートナー
- 関連する法律や規格が成立する前から市場に対応できるソリューションと、継続的な更新 – 当社のソリューションは常に最新です。
例
PVCウィンドウ： EN ISO 10077-2によるUfと ψg
PVC窓のEN ISO 10077-2によるフレームU値Ufとエッジボンドψ値ψgの計算
Alu-window:
EN ISO 10077-2 によるUf
EN ISO 10077-2によるアルミ窓のフレームU値Ufの計算
ウィンドウのインストール:
ψ-とfRsi-値
DIN 4108 supplement 2に準拠した設置ψ値と温度係数fRsi
ウィンドウのインストール:
湿度
DIN 4108-3に基づく2次元水分計算
ウィンドウ：ISO 15099に従ったUwゾーンモデル
ISO 15099に従ったUwゾーンモデルのU値Ufr、Ueg、Ucgの計算。NFRCによる境界条件。
窓：グレージング空洞のサッシバー
ISO 10211に準拠した、グレージングのエアギャップと一体化したサッシバーの熱橋。

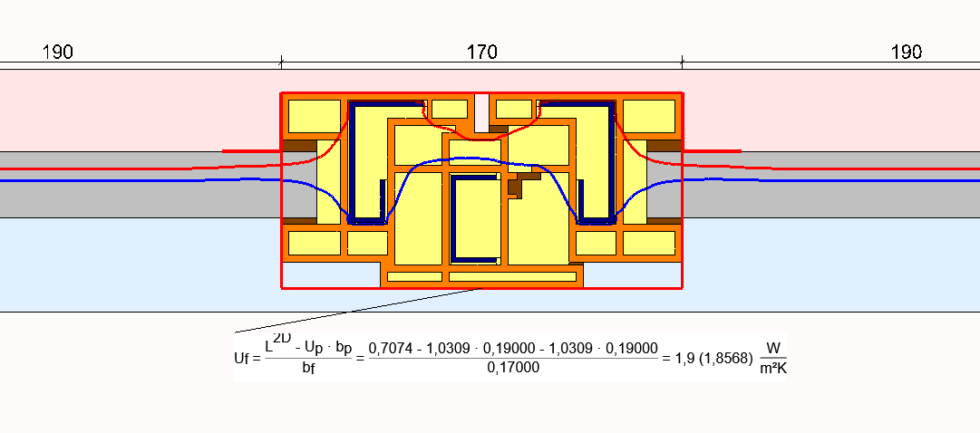

窓：2つのグレージングインサート付きミーティングレール
EN ISO 10077-2に準拠した、2つのグレージングインサートを備えたミーティングレールプロファイルのUf値の自動計算
地下車庫の天井：結露防止
DIN 4108 supplement 2に準拠した地下車庫天井下のトラスの結露のないことの証明
CADインポート
CADのインポートとクリーンアップ
WINISO®はCADデータをDWG、DXF、STEPとしてインポートします。CAD準備のための効率的なツールは、データ転送中にCADからFEMへのシームレスな移行を実現します。
ポリゴン
ポリゴンの生成と処理中に、設計の本質的な特徴と輪郭が得られ、効率的で高速なFEM計算の基礎が築かれます。
ポリゴン検索 洪水塗りつぶし
FloodFillポリゴン認識により、ユーザーは直感的で強力かつ堅牢なツールを使用して、問題のあるCADデータも準備できます。
クリーンジョイント
ジョイントクリーンアップでは、CADデータからオフセットエラーが自動的に修正され、付随する詳細が削除されます。その結果、FEM計算に必要なエッセンスに集中した首尾一貫した設計が実現します。
ツール – パート1
豊富なCADツールセットにより、インポートしたCADデータを簡単かつ柔軟に再加工および補足することができます。
ツール – パート2
豊富なCADツールセットにより、インポートしたCADデータを簡単かつ柔軟に再加工および補足することができます。
プロジェクト処理
表面加工
サーフェスはWINISO® FEMモデルのジオメトリを反映します。シミュレーションプロジェクトの構造は、わずか数ステップで完全に定義されます。
素材の割り当て
レイヤーへの材料の自動割り当て、プロファイル・キャビティと境界条件面の自動検出により、スピーディーでエラーになりにくいモデル定義が可能になりました。
境界条件
空洞の自動検出、境界条件と表面特性の柔軟な定義により、ほとんどすべての問題を迅速かつ正確にモデリングできます。
空洞
WINISO®には、幅広い標準化規格のフレーム・キャビティとペイン間のスペースの定義が実装されています：DIN EN ISO 10077-2、EN 673、DIN EN ISO 6946、ISO 15099。
EN ISO 10077-2に準拠したフレーム
WINISO®は、DIN EN ISO 10077-2で規定されている空洞を持つ窓プロファイルの計算方法を、規格に準拠して実装しています：等価導電率法と2017年に導入された放射率法です。自動チェック機能により、すべての詳細において一貫性のある規格に準拠した計算手法が保証されます。
ISO 15099
レポート
結果のプレゼンテーション
建設、温度、ヒートフロー、および湿度プロファイルを、等温線、偽色、および等圧線によって、柔軟かつ有意義に表現することができます。
EN ISO 10077に準拠した評価
DIN EN ISO 10077に準拠した窓の数学的検証は、Uf、Psig、Uwの自動測定により、規格に準拠した効率的な実施が可能です。
認証 ift ローゼンハイム
EN ISO 10211に準拠したサーマルブリッジ
EN ISO 10211に準拠した熱橋係数Psiの手動測定は、建築構造、マリオンなどの窓の細部、ファサードの熱評価のための汎用ツールを提供します。
DIN 4108およびEN ISO 6946に準拠した評価
WINISO®は、EN ISO 6946に準拠したU値やDIN 4108:2に準拠した温度係数fRsiなどの基本的な結果をワンクリックで提供します。
発表結果
あらかじめ定義されたテンプレートや、テンプレートデザイナーを使用してカスタマイズしたテンプレートを使用して、結果を印刷物、PDF、またはWordでわかりやすく表示できます。
プロジェクトの保存、データの管理
SommerGlobalのユーザー・データベースは、WINISO®プロジェクトを構造化された明確な方法で管理します。WinSLT、WinTHS、GLASGLOBALへのインターフェースは、学際的な作業を効率化します。
WINISO®
クライアントの声
「私たちはWinIso®ソフトウェアに熱中しています。とりわけ、精度の高さと計算の速さは群を抜いています。"
ヘルマンKG
1935年に設立されたヘルマングループは、ヨーロッパ、北米、アジアの27の専門工場で開発・生産されている、ヨーロッパを代表するドアサプライヤーです。
連絡先Stephan Ongsiek -info@hoermann.de
「Interpane Glasgesellschaft mbHは、長年Sommer Informatik GmbHの熱心な顧客です。WinIso®による計算も、短いトレーニング期間の後、迅速かつ効果的に機能しました。
インターペイン・グラスゲゼルシャフト mbH
Interpane Glas Industrie AGはLauenfördeに本社を置くドイツの板ガラスメーカーです。ドイツ、オーストリア、フランスの10拠点でグレージング製品を製造しています。
連絡先Steffen Schäfer -info@interpane.com
"WINISO®は、新しく改訂されたISO 10077-2の要求事項を効果的に実装し、ユーザーが計算を実行するのを専門的にサポートする、強力で私たちにとって非常に重要なツールです。"
"WINISO®は構造化された専門的な設計になっているため、それほど苦労することなくWINISO®を直接使用して厳しい計算を行うことができました"
エンシンガーGmbH
エンシンガー社は1996年に設立され、エンジニアリングプラスチックを半製品、完成部品、プロファイル、コンパウンドに加工しています。本社はバーデン＝ヴュルテンベルク州のヌフリンゲンです。
連絡先スヴェン・ローデ -info.de@ensingerplastics.com
