WINTHS®
Softwarelösung zur Berechnung thermischer Spannungen in Glas durch Sonneneinstrahlung
Video
Professionelle Berechnung
von thermischen Belastungen auf Glasflächen
Leistungsstarke Funktonalität
zur Risikominimierung von Glasbruch
WINTHS®
WINTHS® ist die Softwarelösung zur einfachen und benutzerfreundlichen Berechnung der auf Glasscheiben einwirkenden Klimaverhältnisse unter Berücksichtigung von geografischer Lage und historischer Wetterdaten nach NF DTU 39 P3.
WINTHS® ermöglicht es, auftretende thermische Spannungen bei Glasflächen hinsichtlich extremer Wetterdaten im Vorfeld zu ermitteln und damit das Risiko von Glasbruch drastisch zu minimieren.
Bei der Berechnung berücksichtigt WINTHS® umfassend Faktoren, die auf die thermischen Belastungen von Glasflächen Einfluss nehmen. Grundlegend ist der Scheibenaufbau: Glasqualität, Kantengüte, Zwischenräume, Gasfüllungen, Art und Stärke des Rahmens sowie seine thermische Trägheit.
Diese Werte werden in Bezug gesetzt zu den am Einbauort vorherrschenden Klimabedingungen. Grundlage dafür können sowohl für diese Region existierende Klimadaten (Durchschnitts- und Extremwerte) sein, als auch frei wählbare Werte.
Die Ergebnisse werden aussagekräftig in Form von grafischen Darstellungen ausgegeben. Darüber hinaus werden dem Anwender innerhalb eines detaillierten Reports sämtliche relevanten Berechnungsergebnisse angezeigt, einschließlich eines Resümees, ob das jeweilige Glaskonstrukt den lokal herrschenden Temperaturschwankungen genügt.
Leistungsmerkmale
- Berechnung nach NF DTU 39 P3
- Umfangreiche Datenbank mit Produkten internationaler Glas- und Sonnenschutzhersteller
- Berechnung beliebiger Scheibenaufbauten und Verschattungsanordnungen
- Detailierte thermische Modellierung des Rahmens für geringe, mittlere oder hohe thermischer Trägheit
- Über 3600 internationale Klimadatensätze verfügbar. Darstellung von Außentemperaturen, solarer Einstrahlung, Bewölkung, Luftqualität und Albedo der Umgebung
- Umfassende Abbildung von Eigenschaften und Einbaubedingungen der Verglasung: Orientierung, Teilverschattung, Beschichtungen, Bedruckung, Lagerung, Berarbeitung der Glaskante
- Alle Sonderfälle nach NF DTU 39 P3: Außenliegender Sonnenschutz, Innenliegende opake Elemente, Schiebeelement, überstehende Verglasung, Wandeinschub, Heizquellen
- Grafische Auswertung in Diagrammform, mit Fehlfarben und als zeitaufgelöste Animation
- PDF-Reporte zur Dokumentation und Kommunikation von Nachweisen
- Strukturiertes Speichern von Projekten in der SommerGlobal® Datenbank und intuitiver Datenaustausch mit den SommerGlobal® Anwendungen WINSLT®, GLASGLOBAL® und WINISO®
Testen Sie unsere Demoversion!
Warum WINTHS®?
- Ergebnisse sind international anerkannt
- Äußerst anwenderfreundlich in der Bedienung
- Zuverlässiger Partner für langfristige Kundenzufriedenheit
- Marktreife Lösungen noch vor der Verabschiedung entsprechender Gesetze und Normen nebst permanenter Aktualisierung – Unsere Lösungen sind immer auf dem neusten Stand
WINTHS®
Klima & Orientierung
Rahmen
Ergebnis
- Standort
Festlegung des Standortes, aus dem bei der Berechnung die Außentemperaturen und die Bestrahlungsstärken zu den festgelegten Tagen ermittelt werden. - Teilverschattung
Eine Sonnenblende, ein Vordach, eine Loggia oder der Baukörper können vorübergehend oder dauerhaft einen Schatten auf die Verglasung werfen. Dieser Effekt wird bei der Berechnung der thermischen Spannung
berücksichtigt - Einbauwinkel
Einbauwinkel bezogen auf die Horizontale für vertikale, horizontale und geneigte Verglasungen. - Orientierung
Ausrichtung der Verglasung in Bezug zur Nordrichtung. Automatische Berechnung für bis zu 8 Himmelsrichtungen.
- Lagerung
WINTHS® unterscheidet gemäß NF DTU 39 P3 zwischen allseitiger Lagerung und Konstruktionen mit einer oder mehreren freien Kanten der Verglasung. Dies wirkt sich durch den Koeffizienten ka (NF DTU 39 P3 Tab.9) auf die zulässige Spannung
aus. - Glaskante
Das Risiko der Rissausbreitung je nach Bearbeitung der Glaskante (Gesägt, Geschnitten, Bearbeitet) fließt gemäß NF DTU 39 P3 Tab. 11 durch den Koeffizienten kv in die Berechnung der zulässigen Spannung eingeht. - Rahmenart

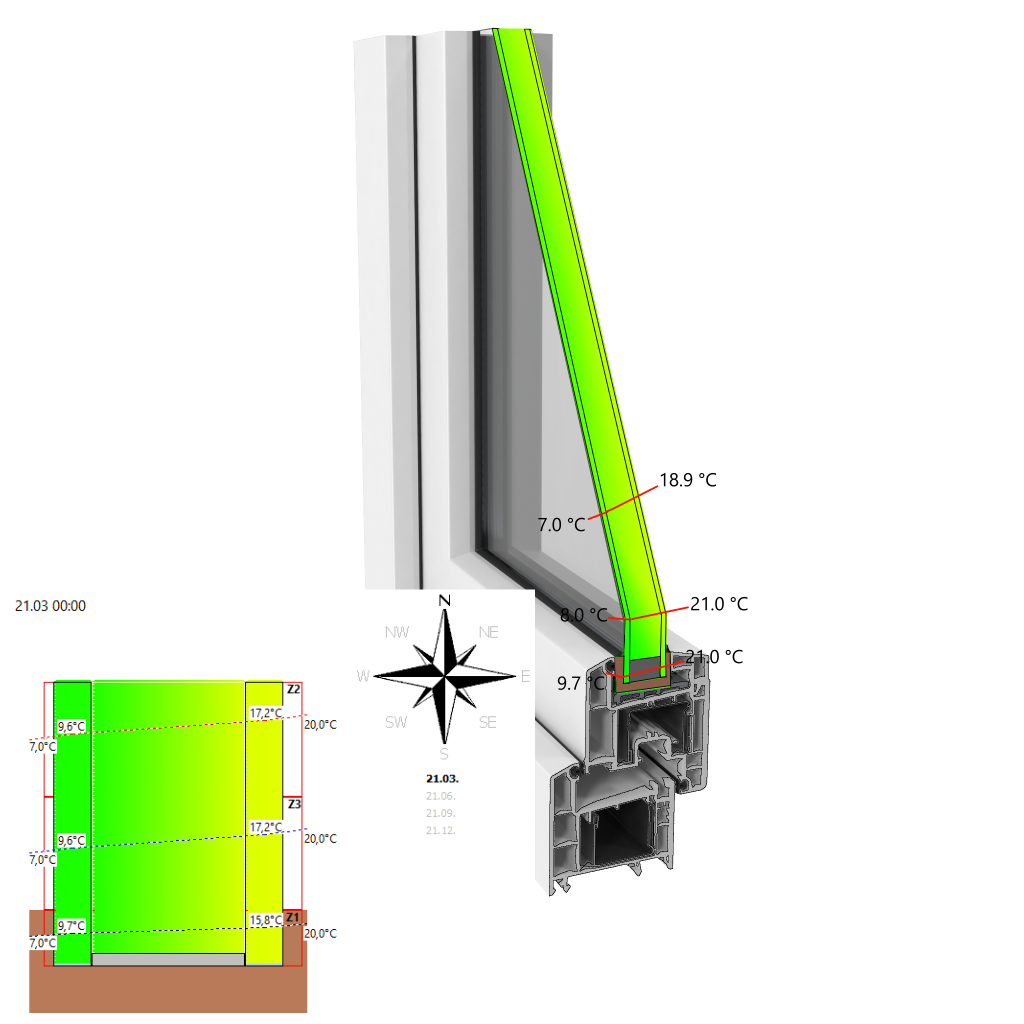

Der Rahmen wird charakterisiert durch seine thermische Trägheit (i.d.R. geringe Trägheit), Material und Rahmen-U-Wert Uf. Mit diesen Angaben wird der Temperaturverlauf des Glases im Rahmen (Zone 1) ermittelt.
- Ergebnisausdruck

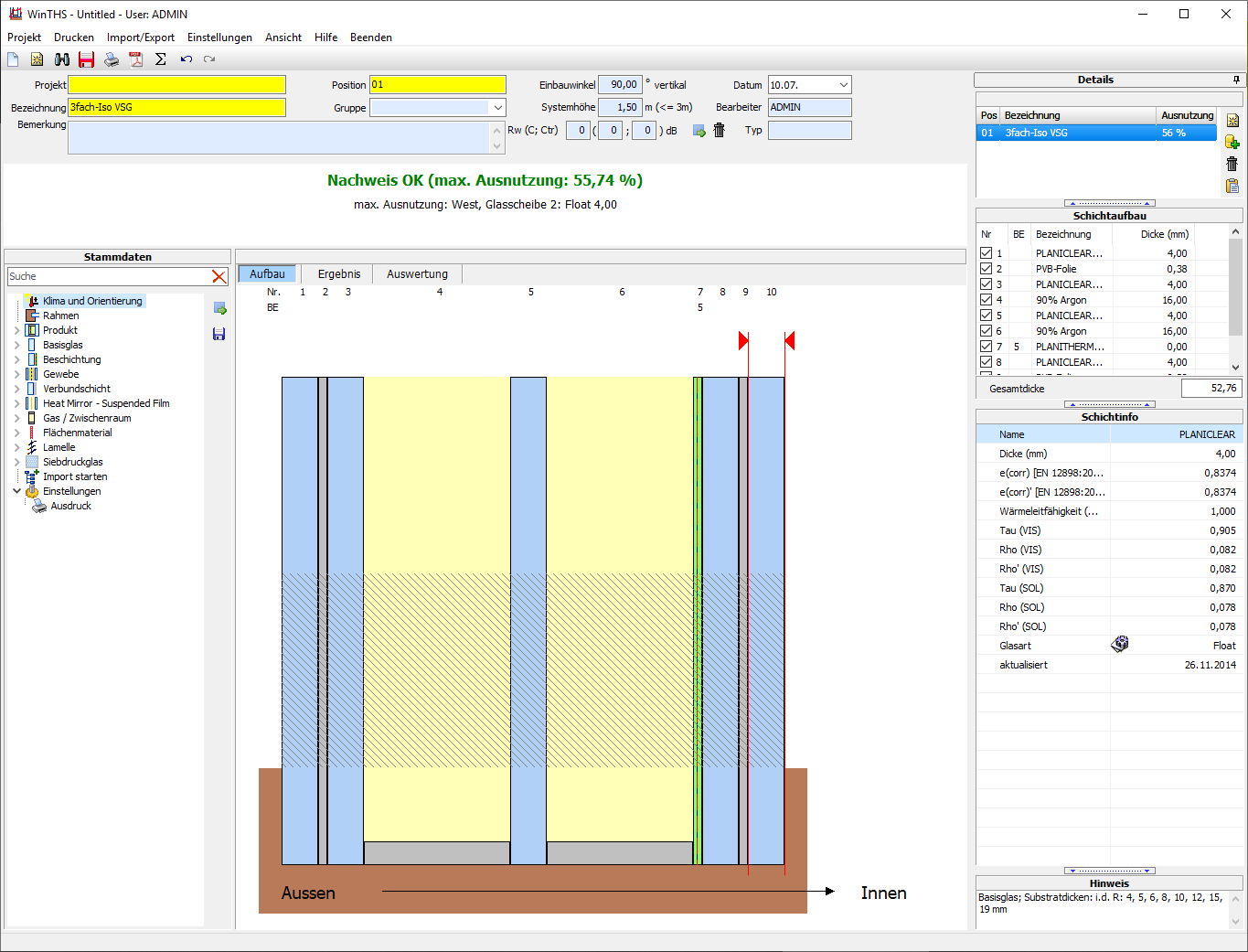

Ein übersichtlicher Ergebnisausdruck stellt alle Werte auf einen Blick dar - Graphische Anzeige
Die graphische Anzeige des Glasaufbaus mit den Schichttemperaturen vereinfacht die Auswertung der Daten - Ergebnis
Das Ergebnis des Nachweises und die max. Ausnutzung werden klar und einfach dargestellt - Darstellung Temperaturverteilung

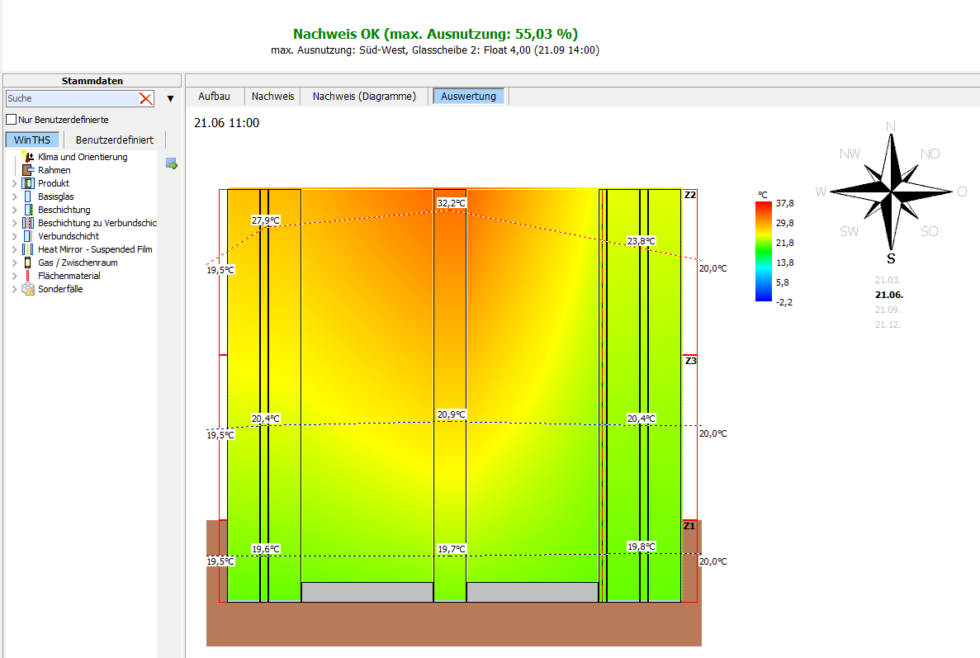

Temperaturverteilung der 3 betrachteten Zonen kann für jede Orientierung und jeden Zeitraum in Kurvenform oder Fehlfarbendarstellung visualisiert werden.
Weitere Varianten & Funktionen

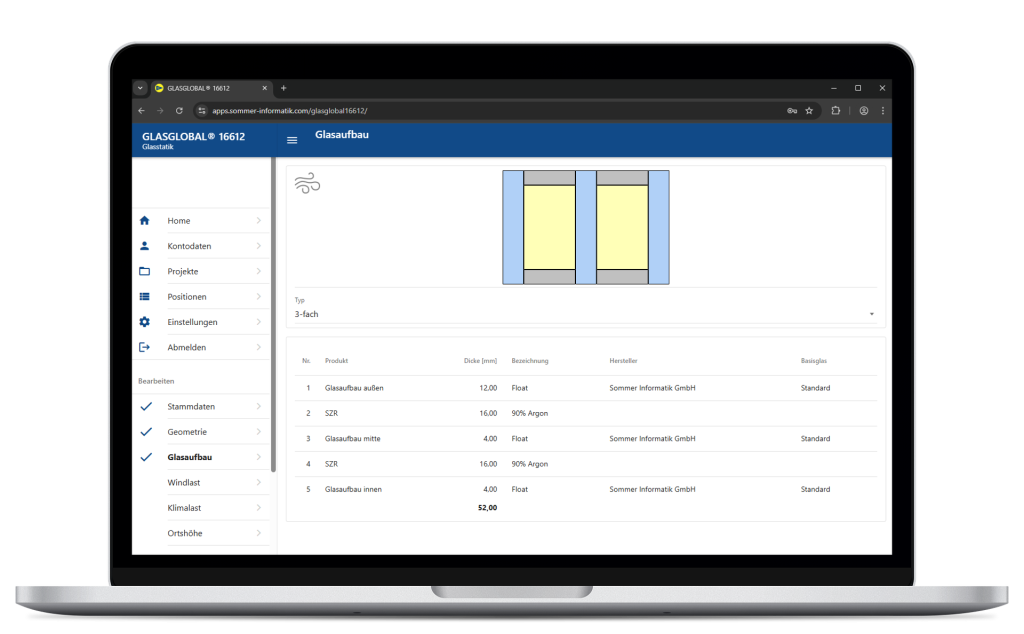

SOMMERGLOBAL Cloud
- Lokale Berechnungen aus SommerGlobal in der Cloud sichern
- Abruf von Berechnungen aus der Cloud standortunabhängig
- Positionen laden und bearbeiten immer und überall
- Nachweise als Dokumente mobil einsehen
- Manuell Speicherung durch den Nutzer
- Verschlüsselte Daten
Testen Sie unsere Demoversion!
